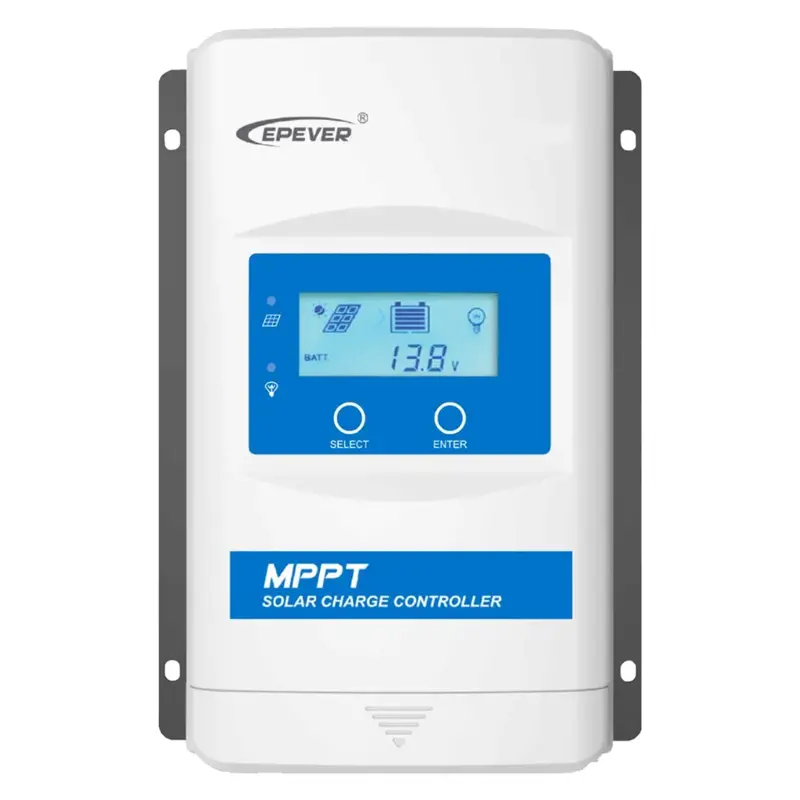

Solárny regulátor MPPT EPever XDS2 100VDC/10A série XTRA - 12/24V

Solárny regulátor MPPT EPever XDS2 100VDC/ 10A série XTRA - 12/24V

MPPT solárny regulátor EPEVER XTRA – nová generácia solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre ostrovné systémy s napätím panelov až 100 V a maximálnym nabíjacím prúdom 10 A. Batéria 12/24V, FV max130/260Wp.

• Tento solárny regulátor je vhodný pre veľkú škálu ostrovných aplikácií, ako sú chaty, domy a pod.
• Vhodný je aj na použitie vo vozidlách a to vďaka možnosti uzemnenia na mínus pól.
• Priamo v MPPT regulátore je integrovaný multifunný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM technológia MPPT zvyšuje účinnosť nabíjania o cca 30%.

Maximálny nabíjací výkon do batérie tohto modelu je 10A čo zodpovedá výkonu panelu 130 Wp pokiaľ máte 12V batériu, alebo 260 Wp ak máte 24V batériu. V prípade, že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!

Solárne panely môžete prepájať do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25 C. Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 90V)

Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD prevedenia XDS2, alebo externého displeja MT50 - nie je súčasťou regulátora

Nastavenie parametrov a monitoring môžete vykonávať aj na Vašom PC – budete k tomu potrebovať iba EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť dole na tejto karte produktu. Monitorovať a nastavovať môže tiež pomocou mobilného telefónu/ tabletu. Na to budete potrebovať bluetooth modul BLE-01.

Výrobca EPsolar je dnes prakticky najväčší výrobca solárnych regulátorov a po viac ako ôsmich rokoch vlastných skúseností s jeho produktmi Vám tento model odporučíme ako vysoko spoľahlivý a kvalitný výrobok za rozumnú cenu.

Rýchla inštalácia:

1. K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (pozícia 3)
2. Pripojte záťaž (pozícia 4)
3. Pripojte solárny panel (pozícia 2)

(pozícia 1) - možnosť pripojenia externého teplotného čidla
(pozícia 5) - možnosť pripojenia externého displeja MT-50, USB komunikačného kábla pre komunikáciu s PC, alebo Bluetooth modulu BLE-01 pre komunikáciu s mobilným telefónom/tabletom

Základné vlastnosti:

• Multifónny vstavaný LCD displej prevedenia XDS2 pre kompletný monitoring a nastavovanie parametrov
• Vysoký stupeň krytia IP32
• Platový predný kryt, zadná časť potom z vylisovaného hliníka- chladič
• Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.
• Pokročilá technológia MPPT s účinnosťou najmenej 99,5%
• Veľmi vysoká rýchlosť sledovania a zaručená efektivita sledovania
• Pokročilý riadiaci algoritmus MPPT pre minimalizáciu stratovej rýchlosti a stratového času
• Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%
• Presné rozpoznanie a sledovanie maximálneho bodu výkonu
• Automatické obmedzenie nabíjacieho výkonu a prúdu
• Široký rozsah prevádzkového napätia MPP
• Kompatibilný s olovenými a lítium-iónovými batériami
• Funkcia kompenzácie teploty batérie
• Funkcia prevádzkovej štatistiky v reálnom čase
• Funkcia na zníženie teploty pri prehriatí
• S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii na splnenie rôznych požiadaviek
• Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC
• Rozsiahle elektronickej ochrany

Prehľad ochrán:

• FV nadprúd
• Skrat FV
• Obrátená FV polarita
• Obrátená polarita batérie
• Prepätie batérie
• Nadmerné vybitie akumulátora
• Prehriatie batérie
• Nízka teplota lítiovej batérie
• Skrat záťaže
• Preťaženie záťaže
• Prehriatie regulátora

Ďalšie technické parametre nájdete v priloženom letáku. Súčasťou dodávky regulátora je aj podrobný inštalačný CZ manuál.

Podrobné technické parametre nájdete v priloženom súbore.
