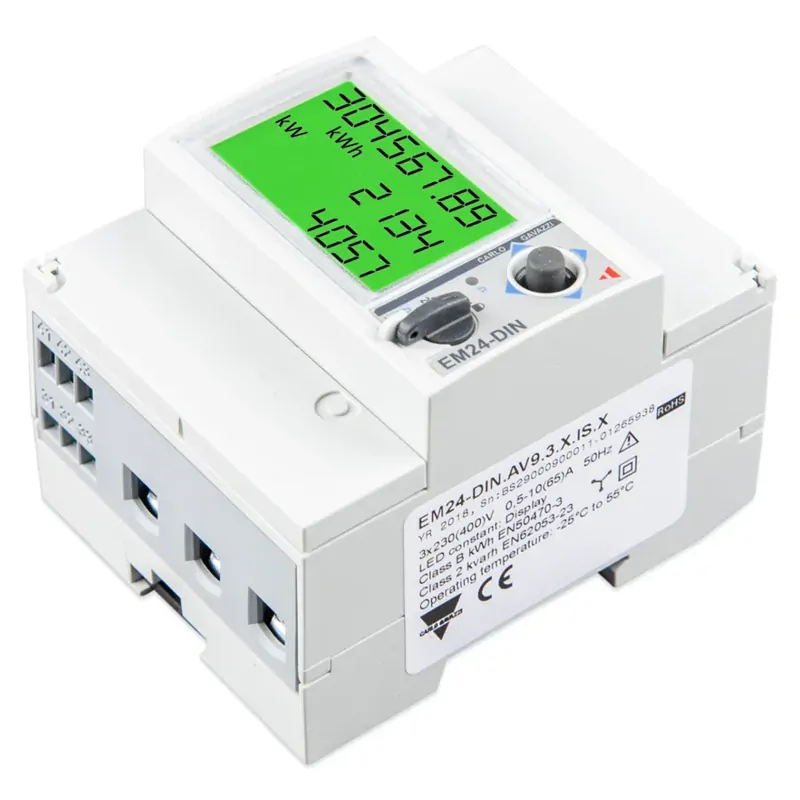

Energy meter EM24 - 3f max 65A/f Ethernet REL200200100

Energy meter EM24 - 3f max 65A/f Ethernet REL200200100

EM24 je určený iba pre trojfázové monitorovanie a k dispozícii je model s rozhraním RS485 aj model s ethernetom.

Funkcia: Victron EM24 je štandardné zariadenie na meranie výkonu a energie 3-fázovej aplikácie, napríklad v rozvádzači, alebo na meranie výkonu FV striedača, AC generátora alebo výkonu meniča alebo meniča/nabíjačky. Jeho dáta sa zobrazia na zariadení GX a našom portáli VRM.

Elektromer je možné nakonfigurovať pre štyri rôzne role v zariadení GX (napr. Cerbo GX ):

Ako merač siete a používa sa ako riadiaci vstup pre systém ESS.
Na meranie výstupu FV striedača.
Na meranie výstupu AC Genset.
Ako AC merač na meranie výkonu meniča alebo meniča/nabíjačky.

Merače majú odlišný spôsob výpočtu celkovej odobranej a dodanej energie:

Pri rade ETXXX fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa potom adekvátne zobrazuje meranie po fázach alebo súčtovo.
Pri rade VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa ale zobrazuje iba súčtovo, či je v nastavení GX uvedené meranie po fázach alebo súčtovo

Energy meter EM24 - 3f max 65A/f Ethernet REL200200100

Podrobné technické parametre nájdete v priloženom súbore.

Datový list PDF

Návod PDF

Ďalšie schémy a brožúry na stiahnutie
