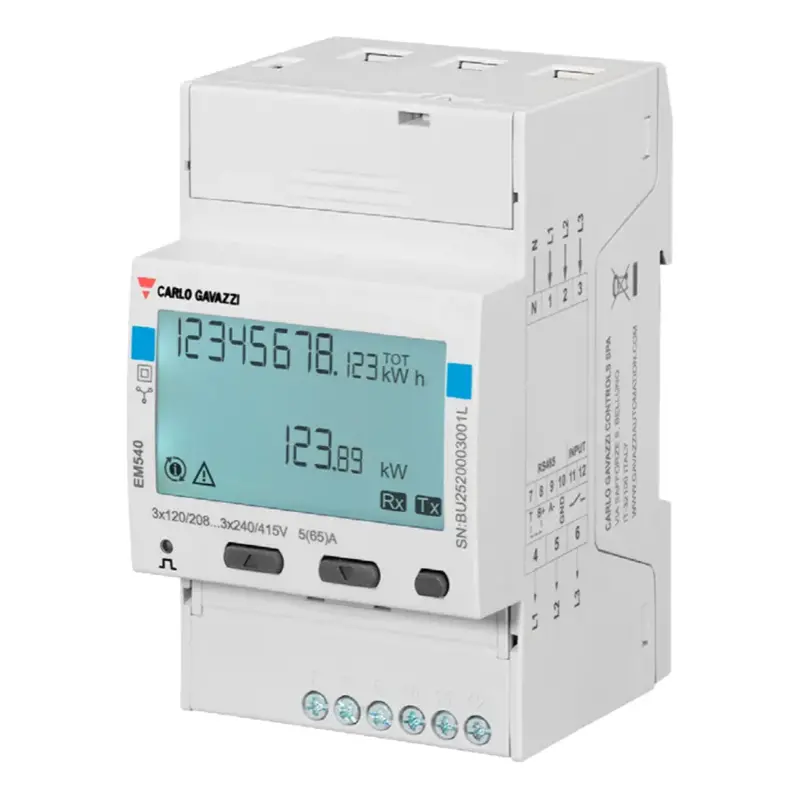

Energy Meter EM540 - 3 fázový - max 65A/fázu REL200100100

Energy Meter EM540 - 3 fázový - max 65A/fázu REL200100100

Carlo Gavazzi 3-fázový merač EM24 RS485 bol nahradený novým modelom EM540 RS485. Výhody EM540 v porovnaní so starším EM24:

• Rýchlejšie meranie, vďaka čomu ESS rýchlejšie reaguje
• Menšie rozmery
• Lepší prístup ku konektorom RS485 pre jednoduchú inštaláciu

EM540 komunikuje iba cez RS485 a možno ho preto použiť s našimi káblami RS485 na USB:

• ASS030572018 Rozhranie RS485 na USB 1,8m
• ASS030572050 Rozhranie RS485 na USB 5m

Vlastnosti:
Victron EM540 je štandardné zariadenie na meranie výkonu a energie 3-fázovej aplikácie, napríklad v rozvádzači, alebo na meranie výkonu FV striedača, AC generátora alebo výkonu meniča alebo meniča/nabíjačky. Jeho dáta sa zobrazia na zariadení GX a portálu VRM.

Elektromer je možné nakonfigurovať pre štyri rôzne role v zariadení GX (napr. Cerbo GX ):

Ako merač siete a používa sa ako riadiaci vstup pre systém ESS:

• Na meranie výstupu FV striedača.
• Na meranie výstupu AC Genset.
• Ako AC merač na meranie výkonu meniča alebo meniča/nabíjačky.

Merače majú odlišný spôsob výpočtu celkovej odobranej a dodanej energie:

• Pri rade ETXXX fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa potom adekvátne zobrazuje meranie po fázach alebo súčtovo.
• Pri rade VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa ale zobrazuje iba súčtovo, či je v nastavení GX uvedené meranie po fázach alebo súčtovo.

Podrobné technické parametre nájdete v priloženom súbore.

Datový list PDF

Návod PDF

Ďalšie schémy a brožúry na stiahnutie
